组链装配

单链、双链、三链及多链装配,包括中链装配和边链装配。这些链条和装配与标准涉及的,或者个性定制的刮板、开口式连接环、压板相互匹配。这些产品广泛应用于采矿业、热电行业、农业、冶金业等使用刮板运输机的行业。根据有关技术要求以及根据客户的选择, 在各种组链装配中, 可以安装普通链条、强度性能增加的链条、耐磨链条或渗碳硬化的链条。
上述所描述的组链装配的各种链条的机械性能参数详见链条性能目录。



中双链装配
用于筹备工作中的刮板运输机(PRP-150型)

采用的链条
• C级或PW-9级的18 x 64、19 x 64、19 x 64.5 等,其长度为80米至200米,PW-9级,其长度为40米至200米;FAS – UT、 FAS - US或FAS - US EXTRA级用于短的刮板机,其长度低于40米。

制作基础
用于筹备工作的刮板机(PRP-150型)的双链装配的套件最常见制作的长度为321环=20.544米,采用的是经过对性能参数、长度及公差进行特殊选定的,根据DIN22252,PN-G-46701等标准制作的18 x 64、 19 x 64、 19 x 64.5型链条,装配套件中采用的是耐磨锻造的刮板和用自锁螺母来安装的压板,或者是根据客户要求个别设计制造的装置。



中双链装配
用于AM-50型掘进机

采用的链条
• FAS - U、 FAS - US 和 FAS - US EXTRA级的规格为18 x 64、 19 x 64、 19 x 64.5 根据客户要求可使用22 x 86-61两倍超扁平的链条,其制作标准:DIN 22255以及华星技术条件。

制作基础
用于掘进机和刮板运输机(AM-50型)的双链装配的套件最常见制作的长度为177环=11.328米,采用的是特殊硬化的FAS - UT、 FAS - US、 FAS - US EXTRA级,对长度、公差等参数进行特别选定且具有更高耐磨特性的18 x 64链条。该组链装配的刮板,含有特殊的新型加固结构,锻造而成。该刮板最优匹配的刮板槽为E-180型槽板。

刮板组装相关配件为:锻造压板以及高等级的螺栓及自锁螺母。链条的原材料为符合德国 DIN17115 标准及华星特别要求的特种钢材。根据客户的要求,可以采用符合 DIN22255 标准以及华星专家制定的技术条件的 22x86-61 两倍超扁平紧凑链。



边双链装配
用于AM –65、AM – 75、AM – 85、
AM – 105型掘进机用的刮板运输机

采用的链条
• FAS – UT、FAS – US或 FAS - US EXTRA等级,规格为18 x 64、 19 x 64、 19 x 64.5的链条,装配带有开口式连接环或者不带有开口式连接环的成套刮板。

制作基础
用于AM-75型掘进机的刮板机的双链装配的套件最常见制作的长度为95环=6127.5毫米,根据德国DIN22252标准,特别选配规格为19 x 64.5毫米的链条,该链条装配有耐磨刮板,链条的配对长度可由客户根据需求自由选择。

不带有开口式连接环组链装配

带有开口式连接环组链装配

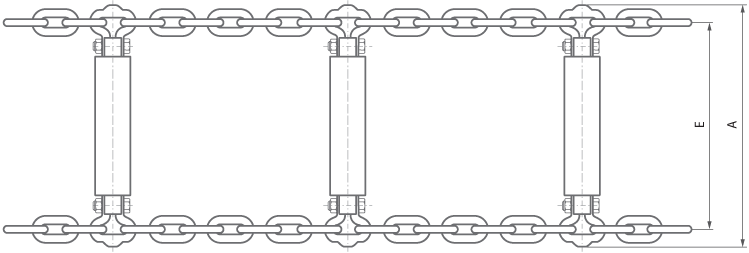

带成套刮板的边双链装配
用于捞渣机及其它刮板运输机等设备

采用的链条
• 24 x 86,FAS – UT、 FAS - US 或 FAS - US EXTRA 及其它等级。

制作基础
用于火力发电行业的捞渣机及其它刮板运输机的双链系统,主要由5-环或7-环配对、且特殊硬化、等级为FAS-UT或FAS-US的24 x 86链条套件组成。系统中配套的刮板具有特殊抗耐磨性。链条与耐磨刮板组装由 24x86 开口式连接环或按照特定的设计连接而成。

E 及A尺寸由客户指定规格

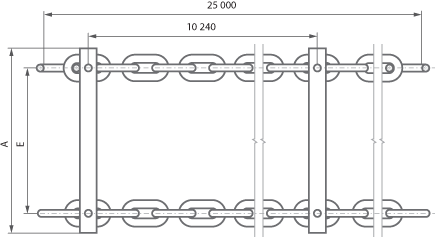

边双链装配
用于装载运输车

采用的链条
• 18 x 64; 7环的两条,其等级为FAS – UT、FAS - US 或 FAS - US EXTRA 的链条,该链条带有专门设计的刮板或根据个性定制生产的刮板。

E 及A尺寸由客户指定规格

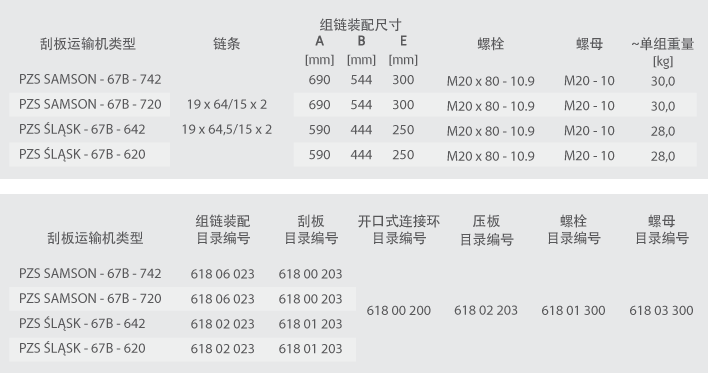

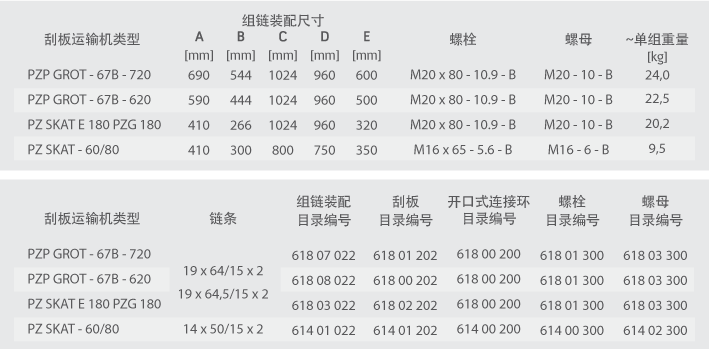

边双链装配
用于 PZP GROT、 SKAT、 ŚLĄSK、
SAMSON型等刮板运输机。

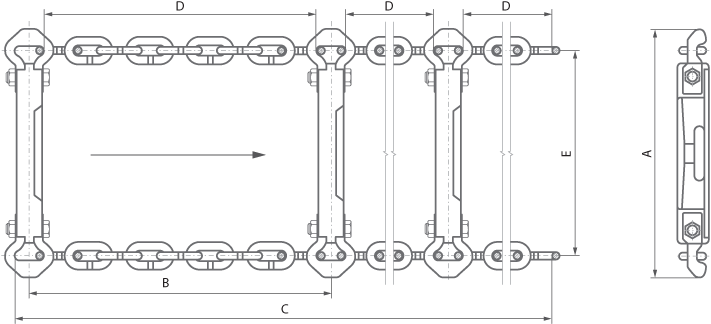

无带有开口式连接环组链装配

带有开口式连接环组链装配

客户可根据需要,自行选定进行配对链条的长度

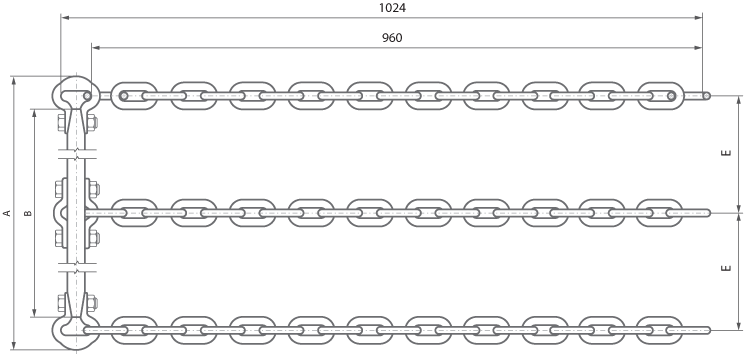

三链装配

可以根据客户特殊需求定制与上述不同的单链长度的链条或与上述不同的间距(宽度)的链条。
